Сьогодні кожен електрик-початківець знає базову аксіому: встановлювати апарати захисту, що розривають робочий нульовий провідник, суворо заборонено.

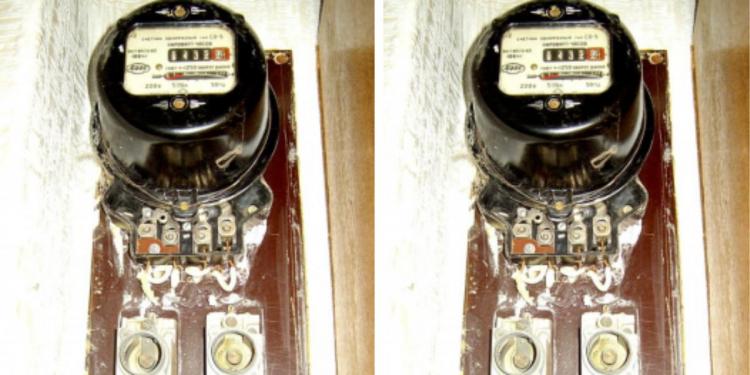

Проте, заходячи в під’їзди старих будинків, ми й досі бачимо класичну картину — дві керамічні пробки. Одна захищає фазу, а інша чомусь під’єднана до нуля.
Чи були електрики 60-х дилетантами, що ігнорували безпеку? Зовсім ні. Логіка в цьому була, і вона прихована в історії модернізації електромереж.
Епоха 127 Вольт: коли нуль не був нулем

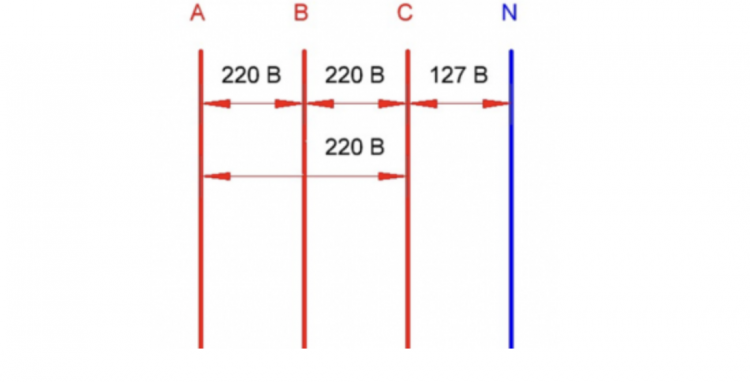

Багато хто вже й не пам’ятає, але колись побутова мережа працювала за іншим стандартом. Лінійна напруга (між фазами) становила 220 В, а фазна (між фазою та нулем) — лише 127 В.
У ті часи до будинків часто підводили три фази та нейтраль, але в саму квартиру заводили дві фази.
Цікавий факт: на багатьох раритетних приладах (радіолах чи перших телевізорах) навіть стояли спеціальні галетні перемикачі «127/220 В».
Оскільки в розетку приходило дві повноцінні фази, кожна лінія потребувала індивідуального захисту. Саме тому ставили два запобіжники-пробки — щоб у разі замикання в будь-якій із гілок ланцюг гарантовано розірвався.
Перехідний період: шлях до 220 Вольт
З часом енергосистема почала переходити на вигідніший стандарт 220/380 В. Процес не був миттєвим, і електромережі «перекроювали» прямо на ходу:

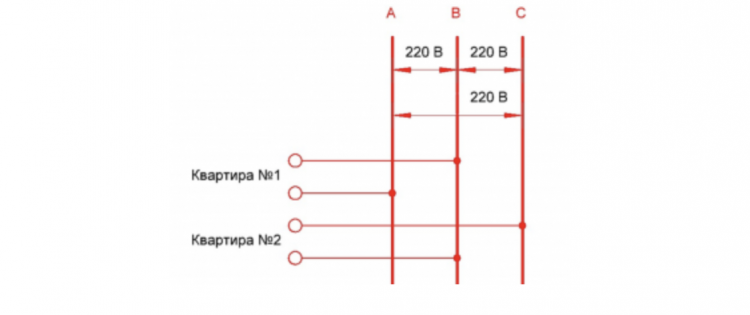

Дві фази в квартирі: під час переходу на 220 В часто використовували схему, де навантаження живилося від двох фаз старої мережі. Це знову ж таки вимагало захисту на обох дротах.
Маркування «на колінці»: у муніципальних будинках електрики просто обирали одну з фаз і призначали її «нулем», маркуючи дріт по всій довжині звичайною ізоляційною стрічкою.
Зміна ізоляції: старі дроти в бавовняному обплетенні поступово витіснялися кабелями з ПВХ-ізоляцією, але щитову інфраструктуру (ті самі пробки) ніхто масово не переробляв.
Як з’явилися «вічні» пробки?
Коли система нарешті набула сучасного вигляду (фаза 220 В + робочий нуль), пробки вже були змонтовані. Демонтувати одну з них і переробляти схему було справою марудною, тому їх залишали «як є».
Народні методи модернізації:
Більш просунуті господарі розуміли небезпеку розриву нуля (адже якщо «нульова» пробка перегорить, а фазна — ні, вся техніка в хаті опиниться під потенціалом, хоча працювати не буде). Тому замість плавкої вставки в нульову пробку часто заганяли товстий шматок дроту — так званий «жучок». Дешево, сердито і, в певному сенсі, безпечніше для такої схеми.
Підсумок
Запобіжники на нульовому провіднику — це не помилка проєктування, а «шрам» від масштабної технічної еволюції минулого століття. Вони пройшли крізь десятиліття просто тому, що «і так працює».
Проте, якщо у вашій оселі досі стоїть такий артефакт — це сигнал до негайної заміни щитка на сучасні автомати. Безпека не терпить історичних компромісів.
А чи доводилося вам зустрічати такі «подвійні» пробки у своїй практиці чи вдома? Пишіть у коментарях!
